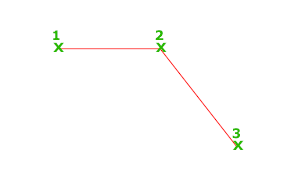

Crée des segments de ligne droite.

Ruban : Début onglet   Dessin groupe de fonctions   Ligne.

Barre d'outils : Dessiner

Menu :  Dessin   Ligne

Entrée de commande : ligne

Spécifiez le premier point: Spécifiez un point ou appuyez sur ENTREE pour continuer depuis la dernière ligne ou le dernier arc dessiné.

Spécifiez le point suivant ou [Fermer/Annuler]:

Continuer

Continue une ligne à partir de l'extrémité finale de la dernière ligne dessinée.

Si le dernier objet dessiné est un arc, son extrémité définit le point de départ de la ligne, qui sera dessinée tangente à l'arc.

Fermer

Termine le dernier segment de ligne au début du premier, ce qui donne une boucle fermée de segments de ligne. Vous pouvez utiliser Clore après avoir dessiné une série de segments.

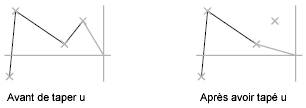

Annuler

Efface le dernier segment ajouté à une suite de lignes.

Si vous entrez u plusieurs fois, vous effacez un à un les segments dans leur ordre de création.

La commande LIGNE permet de créer une série de segments de ligne contigus, dont chaque segment est un objet ligne modifiable séparément.

Vous pouvez utiliser des coordonnées cartésiennes (rectangulaires) absolues ou relatives pour définir la position de points quand vous créez des objets.

Utilisez des coordonnées cartésiennes pour indiquer un point, entrez une valeur X et une valeur Y séparées par une virgule (X,Y). X est le nombre (positif ou négatif) d'unités mesurant la position du point le long de l'axe horizontal. Y est le nombre (positif ou négatif) d'unités mesurant la position du point le long de l'axe vertical.

Les coordonnées absolues sont basées sur l'origine SCU (0,0) située à l'intersection des axes X et Y. Utilisez des coordonnées X et Y absolues pour situer un point isolé dans le système de référence.

A l'aide de la saisie dynamique, vous pouvez indiquer des coordonnées absolues en utilisant le préfixe #. Si vous entrez les coordonnées sur la ligne de commande au lieu de les saisir dans les info-bulles, n'utilisez pas le préfixe #. Par exemple, la saisie de #3,4 précise les coordonnées d'un point situé à 3 unités de l'origine du SCU sur l'axe X et à 4 unités sur l'axe Y. Pour de plus amples informations sur la saisie dynamique, reportez-vous à la section Utilisation de la saisie dynamique.

L'exemple suivant montre le dessin d'une ligne dont le début se situe à la valeur –2 sur l'axe X et la valeur 1 sur l'axe Y et dont l'extrémité est placée respectivement sur les valeurs 3,4. Entrez les informations suivantes dans l'info-bulle :

Commande : ligne

Du point : #-2,1

Au point : #3,4

La ligne se situe comme suit :

Les coordonnées relatives sont calculées par rapport au dernier point défini. Utilisez des coordonnées relatives pour spécifier l'emplacement d'un point par rapport au précédent.

Pour indiquer qu'une coordonnée est relative, faites-la précéder du symbole @. Par exemple, en entrant les coordonnées @3,4, vous définissez la position d'un point dont les projections sur les axes X et Y sont respectivement situées à 3 et 4 unités de la position du dernier point spécifié.

L'exemple suivant montre le dessin de deux faces d'un triangle. Le premier côté est représenté par une ligne partant des coordonnées absolues -2,1 et dont l'extrémité se situe au point 5 dans la direction de X et au point 0 dans la direction de Y. La deuxième face est représentée par une ligne partant de l'extrémité de la première ligne, située au point 0 dans la direction de X et au point 3 dans la direction de Y. Le segment de la dernière ligne utilise des coordonnées relatives pour revenir au point de départ.

Commande : ligne

Du point : #-2,1

Au point : @5,0

Au point : @0,3

Au point : @-5,-3

Vous pouvez utiliser des coordonnées polaires (distance et angle) absolues ou relatives pour définir la position de points quand vous créez des objets.

Pour utiliser les coordonnées polaires pour déterminer un point, tapez une distance et un angle séparés par un chevron (<).

Par défaut, les angles croissent dans le sens trigonométrique et décroissent dans le sens horaire. Pour déterminer le sens horaire, entrez une valeur négative pour l'angle. Par exemple, en tapant 1<315 vous donnez le même emplacement au point qu'en entrant 1<-45. Vous pouvez modifier les conventions de saisie des angles pour le dessin en cours à l'aide de la commande UNITES.

Les coordonnées polaires absolues sont mesurées depuis l'origine SCU (0,0), représentée par l'intersection des axes X et Y. Utilisez les coordonnées polaires absolues lorsque vous connaissez précisément les coordonnées d'angle et de distance du point.

A l'aide de la saisie dynamique, vous pouvez indiquer des coordonnées absolues en utilisant le préfixe #. Si vous entrez les coordonnées sur la ligne de commande au lieu de les saisir dans les info-bulles, n'utilisez pas le préfixe #. Par exemple, en tapant #3<45, vous indiquez un point situé à 3 unités de l'origine et présentant un angle de 45 degrés par rapport à l'axe X. Pour de plus amples informations sur la saisie dynamique, reportez-vous à la section Utilisation de la saisie dynamique.

L'exemple suivant montre deux lignes dessinées en coordonnées polaires absolues en utilisant l'axe de référence par défaut. Entrez les informations suivantes dans l'info-bulle :

Commande : ligne

Du point : #0,0

Au point : #4<120

Au point : #5<30

Les coordonnées relatives sont calculées par rapport au dernier point défini. Utilisez des coordonnées relatives pour spécifier l'emplacement d'un point par rapport au précédent.

Pour indiquer qu'une coordonnée est relative, faites-la précéder du symbole @. Par exemple, en tapant les coordonnées @1<45, vous indiquez un point situé à une distance égale à 1 unité par rapport au dernier point spécifié et à un angle de 45 degrés par rapport à l'axe X.

L'exemple suivant montre le dessin de deux lignes en coordonnées polaires relatives. Dans chaque illustration, la ligne commence à l'emplacement étiqueté comme le point précédent.

Commande : ligne

Du point : @3<45

Au point : @5<285
