Formation AutoCAD intermédiaire - cours 10

AutoCAD intermédiaire - cours 10 - Cotstyle
ANGLAIS (DDIM)

Création d'un style de cotation
Télécharger le fichier pour vous pratiquer en même temps que le vidéo.

Définition de la commande ddim

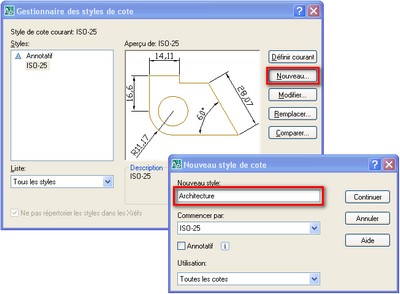

	Permettent de définir les propriétés des styles de cote. Lorsque vous cliquez sur Continuer dans la boîte de dialogue Nouveau style de cote, la boîte de dialogue Nouveau style de cote s'affiche à l'écran. Les propriétés du nouveau style se définissent dans cette boîte de dialogue. La boîte de dialogue affiche tout d'abord les propriétés du style de cote sélectionné comme base de départ du nouveau style dans la boîte de dialogue Nouveau style de cote.

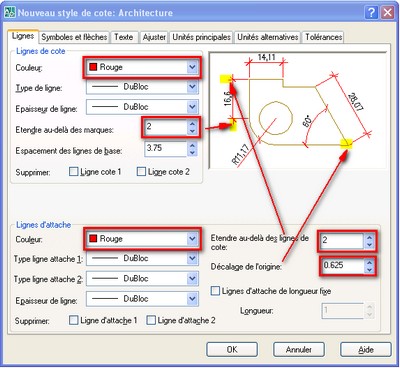

	Couleur Affiche la couleur de la ligne de cote. Etendre au-delà des marques Si vous utilisez des barres obliques, d'architecture,cette option indique la distance au prolongement de la ligne de cote au-delà de la ligne d'attache. Etendre au delà des lignes de cote Spécifie la distance à l'allongement des lignes d'attache au-delà de la ligne de cote. Décalage de l'origine Définit la distance séparant les lignes d'attache et le dessin.
	Pointes de flèche Gère l'aspect des pointes de flèche des cotes. Première Définit la pointe de flèche pour la première ligne de cote. Lorsque vous modifiez le premier type de pointe de flèche, la seconde pointe de flèche est automatiquement modifiée. Taille Affiche et définit la taille des pointes de flèche. Marques de centre Gère l'aspect des marques centrales et des axes utilisés pour les cotes de diamètre et les cotes radiales.

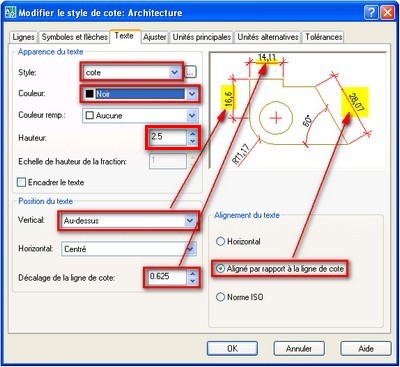

	Style Affiche et définit le style courant du texte de cote. Couleur de texte Définit la couleur du texte de cote. Hauteur de texte Définit la hauteur du style de texte de cote courant. Vertical Détermine le positionnement vertical du texte de cote par rapport à la ligne de cote. Décalage de la ligne de cote Définit la distance conservée autour du texte de cote . Alignement du texte Gère l'orientation du texte de cote.

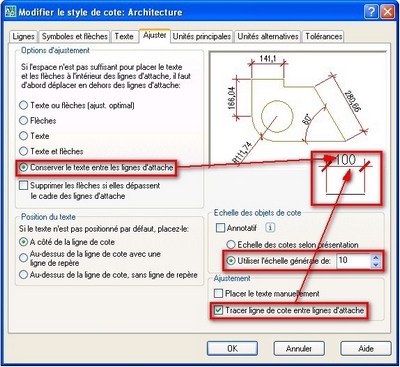

	Options d'ajustement Détermine le positionnement du texte et des pointes de flèche par rapport à l'espace disponible entre les lignes d'attache. Echelle des objets de cote Définit la valeur d'échelle de cote complète ou l'échelle de l'espace papier. Ajustement Tracer ligne de cote entre lignes d'attache

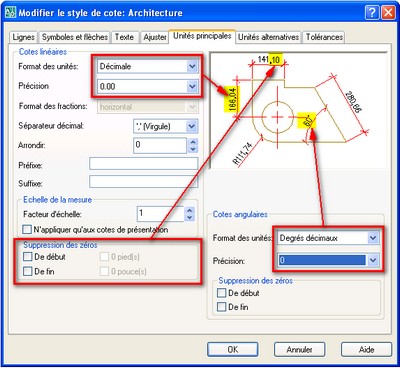

	Cotes linéaires Définit le format et la précision des cotes linéaires. Format des unités Définit le format des unités courantes pour tous les types de cote, à l'exception des cotes angulaires. Suppression des zéros Gère la suppression des zéros de début et de fin, et des valeurs de pieds et de pouces nulles. Cotes angulaires Affiche et définit le format d'angle courant des cotes angulaires.

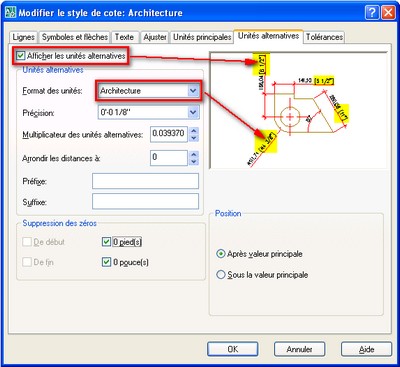

	Afficher les unités alternatives Ajoute au texte de cote des unités de mesure alternatives. Unités alternatives Affiche et définit le format des unités alternatives courantes pour tous les types de cote, à l'exception des cotes angulaires.

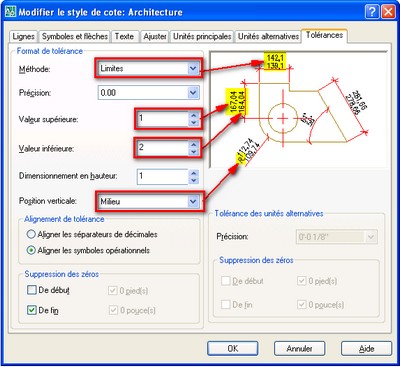

	Format de tolérance Détermine le format de la tolérance. Méthode Définit la méthode de calcul de la tolérance. Valeur supérieure Définit la valeur maximale ou supérieure de la tolérance. Valeur inférieure Définit la valeur minimale ou inférieure de la tolérance. Position verticale Gère la justification du texte pour les tolérances symétriques et de déviation.

Vidéo explicatif: Cotstyle
