AutoCAD débutant - Introduction - Accrobj 3-4 (OSNAP)
S'accrocher de façon momentanée

Cette rubrique est gratuite. Vous pouvez vous inscrire à tous les vidéos de la section débutante plus celles offertes en rubriques rouges dans les sections intermédiaire et avancée.

voir forfait

Vidéo explicatif: Accrobj section 3 et 4 (OSNAP)

Télécharger le fichier pour vous pratiquer en même temps que le vidéo.

Utilisation d'accrobj en mode temporaire

La commande accrobj s'utilise également de façon momentanée. C'est-à-dire, que lorsque un mode d'accrochage n'est pas activé dans la boîte de dialogue de la commande, vous pouvez quand même l'utiliser en tapant les trois premières lettres de l'option désirée. À remarquer, il faut toujours retaper les trois lettres pour continuer à s'accrocher.

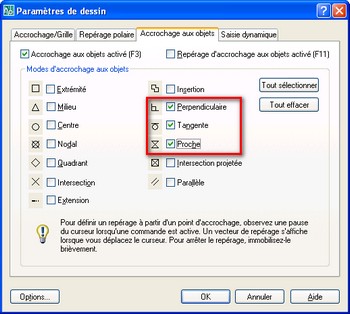

Autres options

Perpendiculaire:
Permet de s'accrocher de façon perpendiculaire à une ligne, un arc, un cercle ou une ellipse. NB.: Une perpendiculaire d'un cercle ou d'un arc, est une ligne qui passe par son centre.

Tangente:
Permet de s'accrocher de façon tangente à un arc, un cercle ou une ellipse. Une tangente est lorsque deux entités se touchent en un seul point.

Proche: Permet de s'accrocher n'importe où de façon imprécise à une entité. Utile lorsqu'on veut créer un contour fermé pour calculer une superficie ou pour hachurer une surface.

Explication sur l'aide d'AutoCAD
