Formation AutoCAD débutant - cours 1

AutoCAD débutant - cours 1 - Échelles métriques

Comprendre les dessins à l'échelle métrique

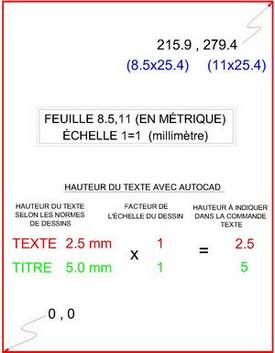

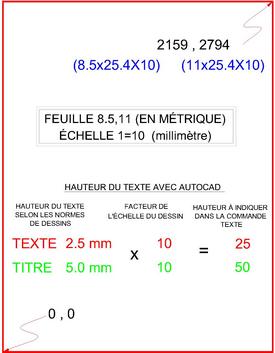

Si votre dessin est milimètre et que la feuille dans l'imprimante est une 8.5x11 dont l'échelle est réelle 1=1 8.5x11 X 25.4 = 215.9x279.4 X 1 215.9,279.4 La coord. absolue de votre rectangle dans AutoCAD	Si votre dessin est milimètre et que la feuille dans l'imprimante est une 8.5x11 dont l'échelle est 1=10 8.5x11 X 25.4 = 215.9x279.4 X 10 2159,2794 La coord. absolue de votre rectangle dans AutoCAD

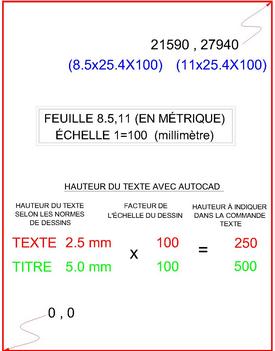

Si votre dessin est milimètre et que la feuille dans l'imprimante est une 8.5x11 dont l'échelle est réelle 1=100 8.5x11 X 25.4 = 215.9x279.4 X 1 21590,27940 La coord. absolue de votre rectangle dans AutoCAD	Si votre dessin est centimètre et que la feuille dans l'imprimante est une 21cmx29.7cm dont l'échelle est réelle 1=1 21x29.7 X 1 = 21x29.7 21,29.7 La coord. absolue de votre rectangle dans AutoCAD

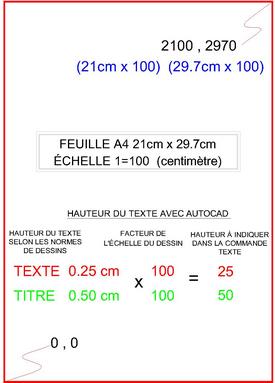

Si votre dessin est centimètre et que la feuille dans l'imprimante est une 21cmx29.7cm dont l'échelle 1=100 21x29.7 X 100 = 2100x2970 2100,2970 La coord. absolue de votre rectangle dans AutoCAD	Si votre dessin est mètre et que la feuille dans l'imprimante est une 0.21mx0.297 dont l'échelle est 1=100 0.21x0.297 X 100 = 21x29.7 21,29.7 La coord. absolue de votre rectangle dans AutoCAD

Vidéo explicatif: Les dessins à l'échelle métrique
