Formation AutoCAD débutant - cours 3

AutoCAD débutant - cours 3 - Grille Limites Resol
ANGLAIS (GRID LIMITS SNAP)

Différentes façons de sélectionner des entités

Télécharger le fichier pour vous pratiquer en même temps que le vidéo.

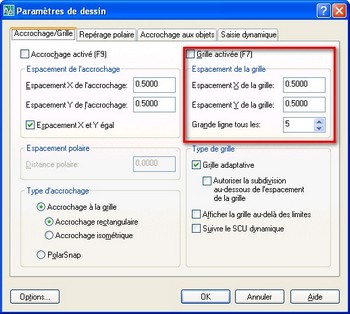

Définition de la commande grille

Affiche un motif de grille dans la fenêtre courante.

Les options de grille

commande : grille (ou 'grille pour le mode transparent)

Spécifiez l'espacement de la grille (X) ou [ACtif/INactif/Accrochage/Principal/Adaptative/Limites/Suivant] <Aspectcourant>: Spécifiez une valeur ou entrez une option

Espacement de la grille (X)

Définit l'espacement des lignes de la grille visible. Si vous entrez x après la valeur, vous réglez l'espacement de la grille à la valeur spécifiée multiplié par l'intervalle de résolution.

Actif

Active la grille en fonction de l'espacement courant.

Inactif

Désactive la grille.

Accrochage

Règle l'espacement de la grille sur l'intervalle de résolution défini par la commande RESOL.

Accrochage

Règle l'espacement de la grille sur l'intervalle de résolution défini par la commande RESOL.

Adaptative

Contrôle la densité des lignes de la grille lors du zoom avant ou arrière.
Activer le comportement adaptatif [Oui/Non] <Oui>: Entrez O ou N

Cela permet de limiter la densité des lignes ou des points de la grille lors du zoom arrière. Ce paramètre est également contrôlé par la variable système GRIDDISPLAY.

Autoriser la sous-division sous l'espacement de la grille [Oui/Non] <Oui>

Si la sous-division est autorisée, elle génère de lignes ou des points de la grille plus rapprochés lors du zoom avant. La fréquence de ces lignes de grille est déterminée par la fréquence des grandes lignes de grille.

Limites

Affiche la grille au-delà de la zone spécifiée par la commande LIMITES.

Modifie le plan de grille afin qu'il suive le plan XY du SCU dynamique Ce paramètre est également contrôlé par la variable système GRIDDISPLAY.

Aspect

Modifie l'espacement de la grille dans les directions X et Y.

Définition de la commande limits

Définit et gère les limites de l'affichage de la grille dans l'onglet Objet ou Présentation courant.

Les options de limits

commande : limites

Spécifiez le coin inférieur gauche ou [ACtif/INactif] <courant>: Spécifiez un point, tapez actif ou inactif, ou appuyez sur ENTREE

Coin inférieur gauche

Indique le coin inférieur gauche des limites de la grille.

Actif

Active le contrôle des limites. Lorsque le contrôle des limites est activé, vous ne pouvez pas entrer de points hors des limites de la grille. Le contrôle ne portant que sur les points que vous entrez, des parties d'objets (cercles, par exemple) peuvent se prolonger au-delà des limites de la grille.

Inactif

Désactive le contrôle de limites, mais conserve les valeurs courantes pour la prochaine activation de cette option.

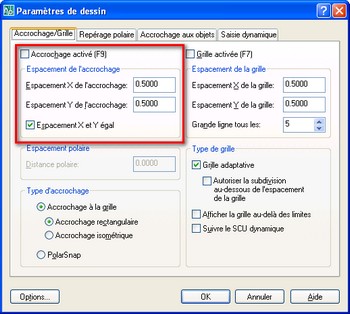

Définition de la commande resol

Limite le déplacement du curseur à des intervalles indiqués.

Les options de resol

commande : resol

Spécifiez l'espacement de l'accrochage ou [ACtif/INactif/Aspect/Style/Type] <courant>: Spécifiez une distance, entrez une option ou appuyez sur ENTREE.

Espacement de l'accrochage
Active le mode Résolution avec la valeur indiquée.

Inactif

Désactive le mode Résolution mais conserve les paramètres courants.

Aspect

Indique des espacements différents dans les directionsX etY. Cette option n'est pas disponible si le style d'accrochage courant est Isométrique.

Rotation
Définit l'origine et la rotation de la grille d'accrochage.

Style
Indique le format de la grille d'accrochage (standard ou isométrique).

Type

Spécifie le type d'accrochage : polaire ou rectangulaire. Ce paramètre est également contrôlé par la variable système SNAPTYPE.

Vidéo explicatif: La sélection d'entité avec effacer
