Formation AutoCAD débutant - cours 8

AutoCAD débutant - cours 8 - Point Ddptype
ANGLAIS (POINT DDPTYPE )

Différentes façons de sélectionner des entités

Télécharger le fichier pour vous pratiquer en même temps que le vidéo.

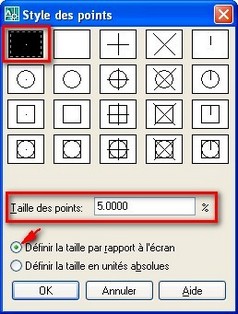

Définition de la commande ddptype

Permet de définir le style d'affichage et la taille des points. À remarquer, Il n'est pas possible d'avoir plus d'un style de point dans un même dessin.

Taille des points
Définit la taille d'affichage des points. La valeur entrée peut être exprimée par rapport à l'écran ou en unités absolues.

Définir la taille par rapport à l'écran
Définit la taille d'affichage des points sous la forme d'un pourcentage de la taille de l'écran. La taille d'affichage ne change pas lors d'un zoom avant ou arrière.

Définir la taille en absolues
Définit la taille d'affichage des points selon les valeurs spécifiées sous Taille des points. Vous pouvez agrandir les points ou les réduire en effectuant respectivement un zoom avant ou arrière.

Définition de la commande point

Permet de créer des points à l'écran. À remarquer, la forme et la dimension des points reflètent les valeurs indiquées à la commande ddptype. Vous pouvez vous accrocher sur les points à l'aide de l'accrobj Nodal.

Vidéo explicatif: La sélection d'entité avec effacer
