Formation AutoCAD débutant - cours 1

AutoCAD débutant - cours 1 - Échelles impériales

Comprendre les dessins à l'échelle impériale

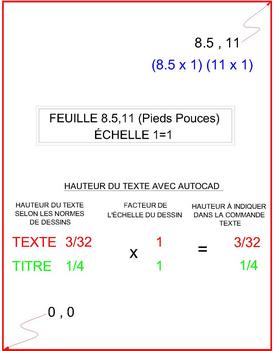

Si votre dessin est impérial et que la feuille dans l'imprimante est une 8.5x11 dont l'échelle est réelle 1=1 8.5x11 X 1 8.5,11 La coord. absolue de votre rectangle dans AutoCAD	Si votre dessin est impérial et que la feuille dans l'imprimante est une 8.5x11 dont l'échelle est 1"=1'- 0" 8.5x11 X 12 102,132 La coord. absolue de votre rectangle dans AutoCAD Combien y a-t-il de 1 pouce dans 12 pouces

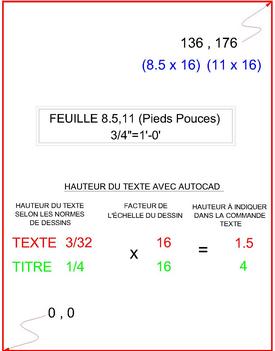

Si votre dessin est impérial et que la feuille dans l'imprimante est une 8.5x11 dont l'échelle est 3/4"=1'- 0" 8.5x11 X 16 136,176 La coord. absolue de votre rectangle dans AutoCAD Combien y a-t-il de 3/4" pouce dans 12 pouces	Si votre dessin est impérial et que la feuille dans l'imprimante est une 8.5x11 dont l'échelle est 3/8"=1'- 0" 8.5x11 X 32 272,352 La coord. absolue de votre rectangle dans AutoCAD Combien y a-t-il de 3/8" pouce dans 12 pouces

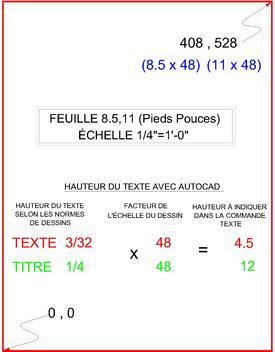

Si votre dessin est impérial et que la feuille dans l'imprimante est une 8.5x11 dont l'échelle 1/4"=1'- 0" 8.5x11 X 48 408,528 La coord. absolue de votre rectangle dans AutoCAD Combien y a-t-il de 1/4" pouce dans 12 pouces	Si votre dessin est impérial et que la feuille dans l'imprimante est une 8.5x11 dont l'échelle est 1/8"=1'- 0" 8.5x11 X 96 816,1056 La coord. absolue de votre rectangle dans AutoCAD Combien y a-t-il de 1/8" pouce dans 12 pouces

Vidéo explicatif: Les dessins à l'échelle impériale
