AutoCAD débutant - cours 7 - Reseau rectangle
ANGLAIS (ARRAY)

Différentes façons de sélectionner des entités

Télécharger le fichier pour vous pratiquer en même temps que le vidéo.

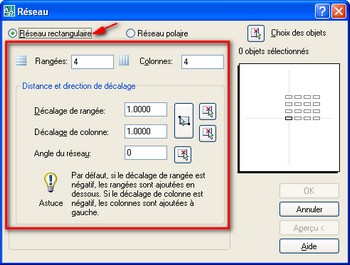

Définition de la commande reseau (rectangulaire)

Vous pouvez créer des réseaux rectangulaire ou polaire en sélectionnant l'option appropriée. Chaque objet d'un réseau peut être manipulé séparément. Si vous sélectionnez plusieurs objets, ils sont traités comme un élément à copier et à mettre en réseau.

Les options de reseau

Rectangulaire
Permet de copier un objet par le principe modulaire. Exemple copier une colonne selon la distances des axe dans un projet de structure.

Rangée
Spécifier le nombre de copie de l'objet sur l'axe des Y.

Colonne
Spécifier le nombre de copie de l'objet sur l'axe des x.

Décalage de rangée
Distance entre les copies des objets sur l'axe Y. Une distance négative représente la copie des objets positionnés vers le bas.

Décalage de colonne
Distance entre les copies des objets sur l'axe X. Une distance négative représente la copie des objets positionnés vers la gauche.

Angle du réseau
Permet de copier les objets sur les axes orientés selon l'angle spécifié. L'objet n'est pas pivoté.

Vidéo explicatif: La sélection d'entité avec effacer
