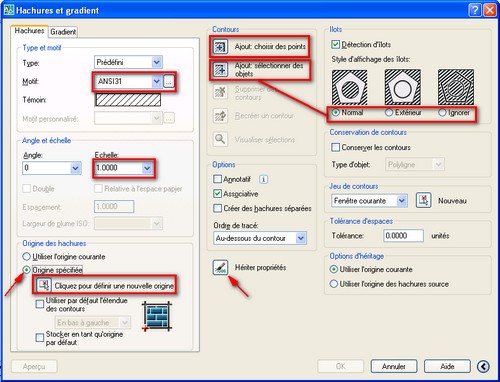

La commande hachures permet de créer des hachures de type réélles ou schématiques.  Les hachures sont créer à partir des données des motifs que l'on retrouve à l'intérieur des fichiers dont l'extension est .PAT.

Échelle
Permet de sélectionner toutes les entités qui sont entièrement ou partiellement à l'intérieur de la fenêtre d'affichage.

Origine spécifiée
Permet de positionner le départ des hachures.  Par exemple on voudrait avoir une brique plein au début du mur avec la fondation.

Ajout: choisir des points
Détermine un contour à partir d'objets existants formant une zone fermée autour du point spécifié.

Ajout sélectionner des objets
Permet de sélectionner des entités pour former la zone à hachurer.  Ces entités doivent former un contour bien fermé et précis.

Îlots
Normal: Permet d'hachurer la zone extérieur puis n'hachure par la prochaine zone trouvé, puis hachure à nouveau la prochaine zone trouvé et ainsi de suite.
Extérieur:  Permet d'hachurer uniquement la zone la plus à l'extérieur des zones sélectionnées
Ignorer:  Permet d'hachurer toute la zone même si l'objet contient des zone à l'intérieur.
